cad尺寸标注样式怎么设置
作者：百科火 更新 ：2022-03-29 02:00:12 步骤经验
演示机型：华为MateBook X
系统版本：win10
APP版本：CAD 2020
设置cad尺寸标注样式共5个步骤，以下是华为MateBook X、win10下的详细操作：
操作/步骤
1

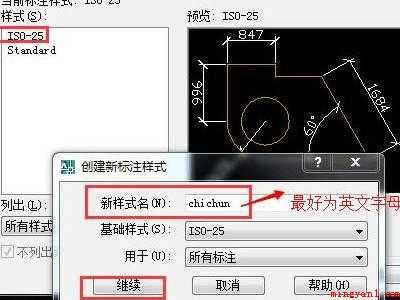

打开图纸
打开图纸，按下标注样式的快捷键“d”，点击“新建”设置的样式名称。
2

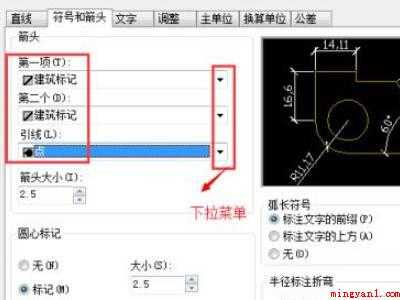

进入符号和箭头
弹出的对话窗口中选择“符号和箭头”，将第一项第二个，全部改成斜线的“建筑标记”，引线改为“点”。
3

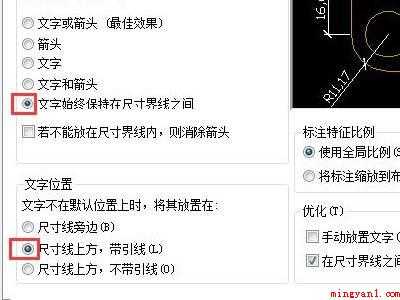

调整文字
选择“调整”一栏，勾选文字始终保持在尺寸线之间、尺寸线上方带引线。左边使用的全局比例改成50。
4
设置精度

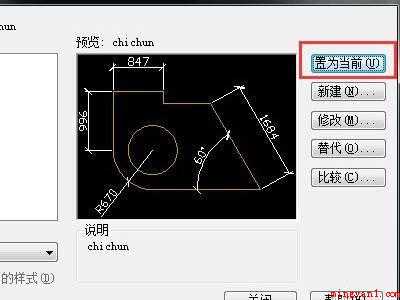

选择单位一栏，将精度改成0.0，也可改成0。点击确定，回到最初窗口，点击右边置为当前即可。
5

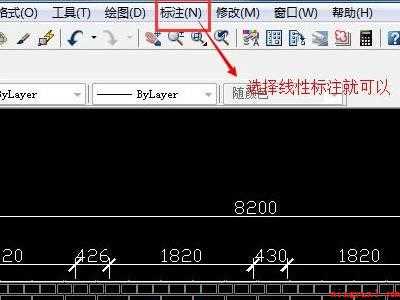

完成设置
选择标注--线性标注，即可对图纸进行一系列的标注。
END
总结：以上就是关于cad尺寸标注样式怎么设置的具体操作步骤，希望对大家有帮助。
