XLR 接口是什么

XLR 接口是影音器材中常用的端子，常常用以联接专业影音器材和麦克风。一般家用影音器材常应用 RCA 端子传输由前级放大器产生的 Line level 信号。TRS 端子还在家用及电脑用的麦克风中运用到。

XLR 接口常俗称为 Cannon 插头或 Cannon 端子、XLR 端子。最初端子为”Cannon X”系列，以后的版本加入弹簧锁（Latch）变成”Cannon XL”系列，然后在端子接触面以塑胶裹住（Rubber），变成了其简称 XLR 的源头。 XLR 端子的针管大部分三个外，还可以有更大针头数。

XLR 端子和以前更微小的 DIN 端子有点类似，但实际是不兼容的。

别名卡侬接头（Cannon），与 RCA(莲花头的接口)模拟音频线缆立即传送响声的形式完全不同，均衡模拟音频（Balanced Analog Audio）接口应用2个通道各自传输信号同样而相位相反的信号。接收端设备将这2组信号相减，电磁干扰便被相抵掉，从而得到高质量数字信号。

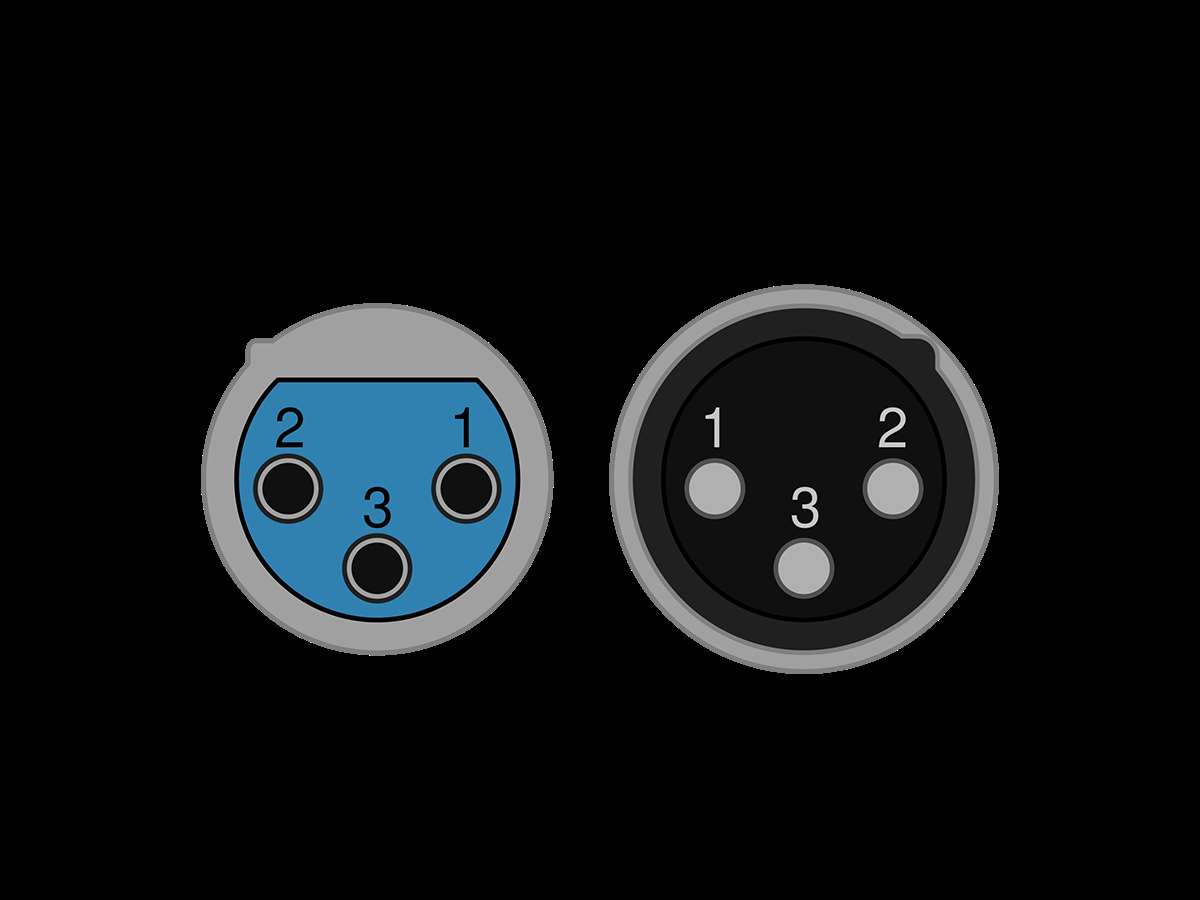

此类接头是由三个触点所组成，分别是 1– Ground 接地；2–热端( 级)；3–冷端（-级)，不过也有的机器里要求 3 是热端( 级)；2 是冷端（-级)，这点要看清楚机器的说明书。

接口设计

XLR 连接器有电缆和底盘组装定制的公母版本，共有四种样式。这有点不寻常，因为许多别的连接器设计省略了其中一种款式（一般是底盘组装公连接器）。

当插进公 XLR 连接器时，母 XLR 连接器设计用以在别的管脚触碰以前最先联接管脚 1（接地管脚）。根据在连接电源线以前创建接地联接，能够在不接受外界信号的情形下插进（和清除）现场设备里的 XLR 连接器（比如，通常用于 RCA 连接器）。

管脚总数不尽相同。截至 2022 年，XLR 连接器最多能给予 10 个管脚和较多 8 个的迷你 XLR 连接器。不同制造商的 XLR 连接器将互配，但六针型号以外，他们有两种不兼容设计。较老旧 Switchcraft 6 管脚设计成规范 5 管脚设计增强了核心管脚，而较新的 Neutrik 设计则采用了不同的方式。该商 Switchcraft 6 针母会接纳一个标准的 5 针插头，而 6 的 Neutrik 针设计不会。目前，Neutrik 给予 6 管脚定制的连接器。

用以标识一对配合连接器的相应构件术语遵照连接器性别的一般标准：“公”连接器要在最少元件上有着销的一个，“母”取得相应的器皿。“插头”连接器进到“插座”连接器，由较大元件分辨。对于大部分 XLR，插头是公头，插座是女性。XLR 很不平常，由于起码在音频应用中，男性和女性，插头和插座的所有四种组成一样很常见。一个常见的误称是’插头’有免费的连接器和’插座’是面板安装的，但 XLR 应用很多免费的母插座和面板安装的公插头。针对声频工作存有松散的惯例，信号由具备公引脚的设备造成而且传输到具备母插座的机器。
